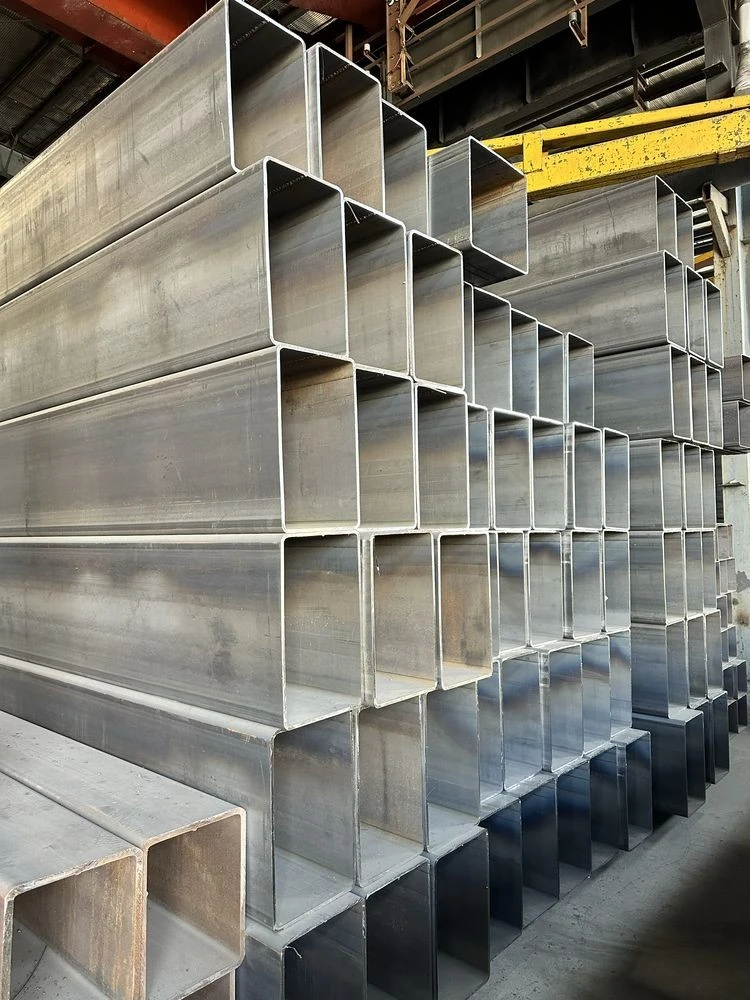

BS EN 10210（熱間仕上げ構造中空セクション用）
BS EN 10210 熱間仕上げ構造用中空セクション非合金および細粒鋼の-。
この欧州規格のこの部分では、円形の熱間仕上げ中空セクションの技術納品条件を指定しています。四角, 長方形形状は楕円形で、後続の熱処理の有無にかかわらず熱間成形された中空部分、または後続の熱処理を伴う冷間成形された中空部分に適用されます。
熱間成形品で得られるものと同等の冶金学的条件。
|
熱間仕上げ円形中空部の化学組成 |
|
|
化学組成 – 取鍋分析 |
|
|
熱間仕上げの円形中空セクション |
|
|
仕様 |
EN10210 S355J2H パート 1: 2006 |
|
最大% |
|
|
炭素 |
0.22 |
|
シリコン |
0.55 |
|
マンガン |
1.60 |
|
硫黄 |
0.030 |
|
リン |
0.030 |
|
カーボン当量（CEV）マット T 16mm以下 |
0.45 |
|
脱酸素の種類 |
完全に殺された鋼鉄 |
|
熱間仕上げ円形中空部の機械的性質 |
|
|
仕様 |
EN10210 S355J2H パート 1: 2006 |
|
引張強さ Rm N/mm2：3 T以下 100mm以下 |
470 – 630 |
|
降伏強さ ReH Min、N/mm2: T 16mm 以下 |
355 |
|
最小伸び率 % T ゲージ長さ 5.65 で 40mm 以下。 √S0 |
22 |
|
衝撃特性 -20 度での最小平均エネルギー (J) |
27 |
|
寸法許容差 EN10210: 2006 パート 2 |
||
|
正方形/長方形 |
円形/楕円形 |
|
|
外形寸法（DB、H） |
±1%、最小±0.5mm |
最小±0.5mmの円形±1%、および 最大±10mm |
|
厚さ(T) |
-10% 注記。正の偏差は質量公差によって制限される |
-10% 注記。正の偏差は質量公差によって制限される |
|
辺の直角度 |
90度±1度 |
- |
|
外側コーナープロファイル |
各コーナーで最大 2T* (EN10210 は最大 3T)。 |
- |
|
凹凸（×） |
側面の ±1%、独立して測定 外径寸法公差 |
- |
|
ツイスト(V) |
2mm＋0.5mm/m以下 切片を平らな面に置き、一端を平らに保ちます。もう一方の端では、2 つの下隅の高さの差が測定されます。 |
– |
|
質量(M) |
個々の長さで±6% |
個々の長さで±6% |
|
真直度 |
全長の最大0.2%、長さ1mごとに3mm |
全長の最大0.2%、長さ1mごとに3mm以上。 (許容誤差は値の 2 倍です) H用<250) |
|
長さ |
+150mm/-0mm |
+150mm/-0mm |
* RHS 250 x 200 は除きます。これは、EN10210 に準拠し、各コーナーで最大 3T です。
|
EN10210 CHS-円形中空セクション – 長さと公差 |
||||
|
外径 |
溶接 |
|||
|
mm |
厚さ mm |
標準ミル 長さm |
特殊ミル 長さ m* |
許容範囲 mm |
|
21.3 – 42.4 |
全て |
6.0, 6.4, 7.5 |
5.4 – 7.5 |
+150-0 |
|
48.3 |
全て |
6.0, 6.4, 7.5 & 10.0 |
5.4 – 14.6 |
+150-0 |
|
60.3 – 114.3 |
全て |
6.0, 6.4, 7.5 & 10.0 |
5.0 – 14.6 |
+150-0 |
|
139.7 |
全て |
7.5 & 10.0 |
6.0 – 14.5 |
+150-0 |
|
168.3 – 193.7 |
全て |
7.5, 10.0 & 12.0 |
6.0 – 14.6 |
+150-0 |
|
219.1 – 508.0 |
全て |
10.0 & 12.0 |
6.0 – 14.6 |
+150-0 |
