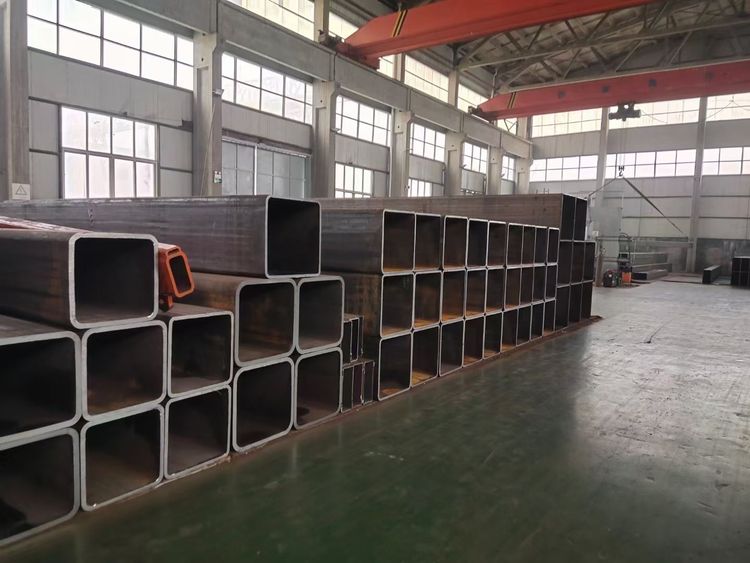

ASTM A500 Gr C 長方形冷間成形中空セクションの仕様

標準仕様：ASTM A500-冷間成形溶接シームレス炭素鋼構造角形チューブ
学年：ASTM A500 グレード C
サイズ:30×20mm-1500-1000mm
壁の厚さ :1.6mm～60mm
長さ：6000～14000mm
タイプ：シームレス/溶接/ERW
寸法許容差 :厚さは規格に従う
パッキング：バンドルで、防食保温、ワニスコーティング、端は面取りまたは長方形カット可能、エンドキャップ付き認証と補足テスト、仕上げと識別マーク
表面保護:黒（セルフカラー、コーティングなし）、ワニス/オイルコーティング、プレ亜鉛メッキ、溶融亜鉛メッキ

ASTM A500 Gr C 冷間成形長方形中空断面の化学組成

ASTM A500	C、最大	Mn、最大	P、最大	S、最大	銅、分
グレードC	0.23	1.35	0.035	0.035	0.20

ASTM A500 Gr C 冷間成形構造長方形中空セクションの機械的特性

ASTM A500	引張強さ、最小	降伏強さ、最小、	伸び率 2 インチ (50.8 mm) 分、%
グレードC	427 MPa、62 000 psi	345 MPa、50 000 psi	21

ASTM A500 Gr C - 冷間成形長方形中空セクションのサイズ

サイズ mm	kg/m	サイズ mm	kg/m
40 x 20 x 2.0	1.68	40 x 20 x 2.5	2.03
40 x 20 x 3.0	2.36	40 x 25 x 1.5	1.44
40 x 25 x 2.0	1.89	40 x 25 x 2.5	2.23
50 x 25 x 2.0	2.21	50 x 25 x 2.5	2.72
50 x 25 x 3.0	3.22	50 x 30 x 2.5	2.92
50 x 30 x 3.0	3.45	50 x 30 x 4.0	4.46
50 x 40 x 3.0	3.77	60 x 40 x 2.0	2.93
60 x 40 x 2.5	3.71	60 x 40 x 3.0	4.39
60 x 40 x 4.0	5.72	70 x 50 x 2	3.56
70 x 50 x 2.5	4.39	70 x 50 x 3.0	5.19
70 x 50 x 4.0	6.71	80 x 40 x 2.5	4.26
80 x 40 x 3.0	5.34	80 x 40 x 4.0	6.97
80 x 40 x 5.0	8.54	80 x 50 x 3.0	5.66
80 x 50 x 4.0	7.34	90 x 50 x 3.0	6.28
90 x 50 x 3.6	7.46	90 x 50 x 5.0	10.11
100 x 50 x 2.5	5.63	100 x 50 x 3.0	6.75
100 x 50 x 4.0	8.86	100 x 50 x 5.0	10.90
100 x 60 x 3.0	7.22	100 x 60 x 3.6	8.59
100 x 60 x 5.0	11.70	120 x 80 x 2.5	7.65
120 x 80 x 3.0	9.03	120 x 80 x 4.0	12.00
120 x 80 x 5.0	14.80	120 x 80 x 6.0	17.60
120 x 80 x 8.0	22.9	150 x 100 x 5.0	18.70
150 x 100 x 6.0	22.30	150 x 100 x 8.0	29.10
150 x 100 x 10.0	35.70	160 x 80 x 5.0	18.00
160 x 80 x 6.0	21.30	160 x 80 x 8.0	27.90
200 x 100 x 5.0	22.70	200 x 100 x 6.0	27.00
200 x 100 x 8.0	35.4	200 x 100 x 10.0	43.60
250 x 150 x 5.0	30.5	250 x 150 x 6.0	38.2
250 x 150 x 8.0	48.0	250 x 150 x 10	59.3
300 x 200 x 6.0	48.10	300 x 200 x 8.0	60.50
300 x 200 x 10.0	75.00	400 x 200 x 8.0	73.10
400 x 200 x 10.0	90.70	400 x 200 x 16	142.00

ASTM A500 パイプ公差

OD ラージフラット寸法、インチ (ミリメートル)	大きな平面寸法公差、プラスとマイナス、インチ (ミリメートル)
2 1/2 ～ 3 1/2 以上 (63.5 ～ 88.9) (含む)	0.025 (0.64)
2 1/2 (63.5) 以下	0.020 (0.51)
5 1/2 以上 (139.7)	平面寸法0.01倍
3 1/2 以上から 5 1/2 まで (税込)	0.030 (0.76)

ASTM A500 パイプの寸法

サイズ (インチ)	壁の厚さ (インチ)	外径 (インチ)	内径 (インチ)
1/2 x 1/2	0.065	0.84	0.61
3/4 x 3/4	0.065	1.05	0.82
1 x 1	0.065	1.315	1.049
1 x 1	0.083	1.315	1.035
1 x 1	0.109	1.315	0.957
1-1/4 x 1-1/4	0.065	1.66	1.38
1-1/4 x 1-1/4	0.083	1.66	1.334
1-1/4 x 1-1/4	0.109	1.66	1.278
1-1/2 x 1-1/2	0.065	1.9	1.61
1-1/2 x 1-1/2	0.083	1.9	1.584
1-1/2 x 1-1/2	0.109	1.9	1.5
2 x 2	0.065	2.375	2.245
2 x 2	0.083	2.375	2.307
2 x 2	0.109	2.375	2.245
2-1/2 x 2-1/2	0.083	2.875	2.709
2-1/2 x 2-1/2	0.109	2.875	2.625
3 x 3	0.083	3.5	3.334
3 x 3	0.109	3.5	3.26
3-1/2 x 3-1/2	0.109	4	3.834
4 x 4	0.083	4.5	4.334
4 x 4	0.109	4.5	4.26
4 x 4	0.188	4.5	4.124
5 x 5	0.188	5	4.624
6 x 6	0.188	6	5.624

A500グレードCパイプの物性表

財産	価値
密度	通常 7850 kg/m3 (489 ポンド/フィート 3)
弾性率	205 GPa (29700 ksi)
ポアソン比	0.3
降伏強さ	315 MPa (45700 psi)
抗張力	400 - 500 MPa (58000 - 72500 psi)
破断伸び	23%
硬度（ブリネル）	121
