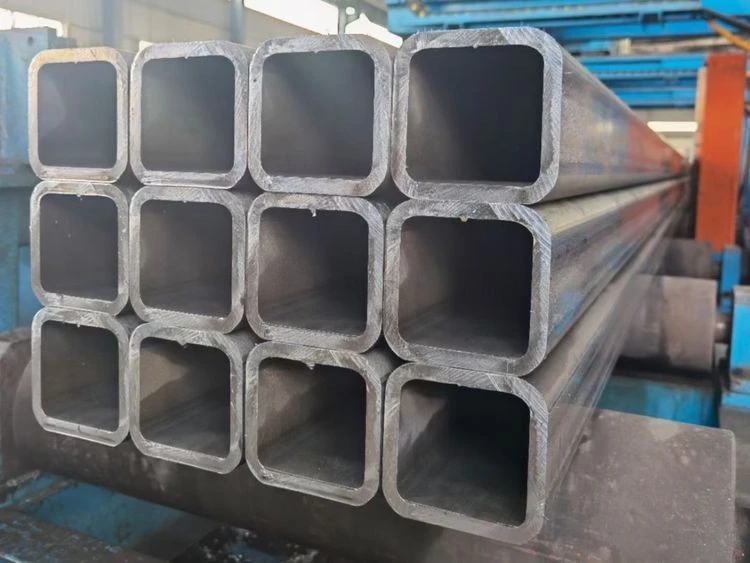

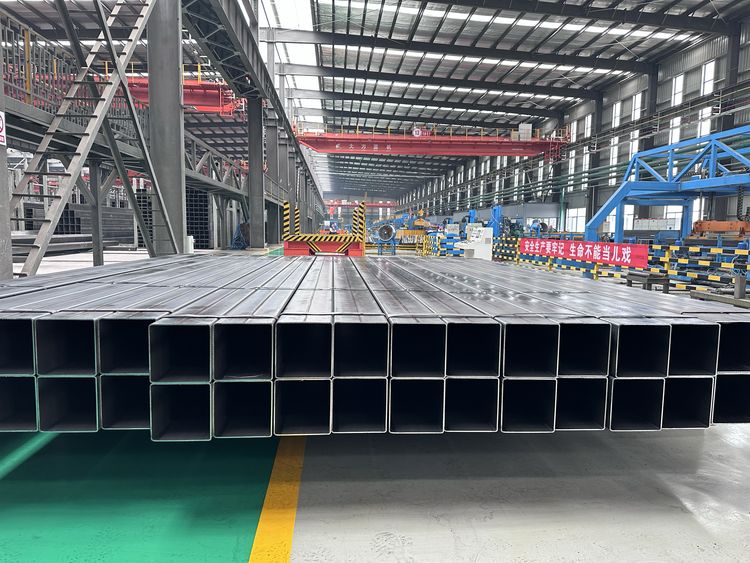

BRISK STEEL は AS/NZS 1163 に準拠して中空セクション (CHS/RHS/SHS) を製造できます

AS/NZS 1163 の化学要件

当社の AS/NZS 1163 鋼中空セクションの化学組成に関しては、最大の強度と耐久性を確保するために厳格なガイドラインに準拠しています。炭素からマンガンまでの各元素は慎重にバランスがとれており、耐腐食性、高圧耐性、さまざまな条件下での構造的完全性を維持する製品を提供します。当社の鋼中空セクションを選択すると、すべての化学要件を満たす製品の恩恵を受け、最も野心的なプロジェクトを自信を持って進めることができます。

グレード（注1を参照）	化学組成 (鋳造または製品分析) (注 2 を参照) % max.
グレード（注1を参照）	C	シ	ん	P	S	Cr	モー	Al (注3を参照)	ティ	微小合金要素-	CE (注4を参照)
C250, C250L0	0.12	0.05	0.50	0.03	0.03	0.15	0.10	0.10	0.04	0.03 (注5を参照)	0.25
C350, C350L0	0.20	0.25	1.60	0.03	0.03	0.30	0.10	0.10	0.04	0.15 (注6を参照)	0.43
C450, C450L0	0.20	0.25 (注7を参照)	1.70	0.03	0.03	0.30	0.35	0.10	0.04	0.15 (注6を参照)	0.43
注: 1 これらのグレードでは、硫化物改質製造技術の使用が許可されています。 2 以下の要素が記載された制限内に存在する可能性があります。 (a) 銅 0 .25% 。 (b) ニッケル 0 .25% 。 3 指定された制限値は、可溶性アルミニウムまたは総アルミニウムに対するものです。 4 炭素当量（CE）は次の式から計算されます。 5 ニオブとバナジウムのみに適用されます。ただし、0.010%を超えるニオブは許可されません。 6 ニオブ、バナジウム、チタンのみに適用されます。ただし、0 . 10% を超えるバナジウムは許可されません。 7 円形中空セクション (CHS) の場合、シリコン制限は 0.45 とする。

簡単な見積もり

AS/NZS 1163 の機械的要件

機械的特性はあらゆる構造材料の中心であり、当社の AS/NZS 1163 鋼中空セクションも例外ではありません。引張強度から降伏強度まで、各機械的特性が最適化され、比類のない構造的完全性を提供します。プロジェクトに重い荷重や動的力が含まれる場合でも、当社の鋼製中空セクションは最も困難な条件に耐えられるように設計されています。当社では、機械的要件を満たすだけでなくそれを超える製品を手に入れることができ、お客様のプロジェクトが今後何年にもわたって強力であることを保証します。

引張試験の要件
学年	最小降伏強さMPa	最小引張強さMPa	ゲージ長さ 5.65√So の割合としての最小伸び (注を参照) %
			円形の中空セクションは機能しません			長方形中空セクション b/t、d/t
			15以下	>15 30 以下	>30	15以下	>15 30 以下	>30
C250, C250L0	250	320	18	20	22	14	16	18
C350, C350L0	350	430	16	18	20	12	14	16
C450, C450L0	450	500	12	14	16	10	12	14
注:これらの制限は、引張試験が行われる面に適用されます。つまり、RHS の場合、b/t または d/t 比の使用は、試験片がどの面から切り取られるかによって決まります。 SHS の場合、比率は 1 つだけです (b=d など)。

シャルピー V- ノッチ衝撃試験の要件
学年	試験温度度	最小吸収エネルギー、J
		試験片のサイズ
		10mm×10mm		10mm×7.5mm		10mm×5mm
		3回のテストの平均	個別テスト	3回のテストの平均	個別テスト	3回のテストの平均	個別テスト
C250L0 C350L0 C450L0	0	27	20	22	16	18	13

簡単な見積もり

AS/NZS 1163 の鋼種

適切な鋼種を選択することはプロジェクトの成功にとって重要であり、当社の AS/NZS 1163 鋼中空セクションには幅広いオプションが用意されています。 C250 から C450 までの各グレードは、特定の構造上のニーズを満たすように設計されています。「L0」の指定は、鋼が衝撃試験の要件を満たしていることを示し、耐久性がさらに保証されます。当社では、プロジェクトの要求に最適な鋼種を自由に選択でき、最適なパフォーマンスと寿命を保証します。

C250

C250 L0

C350

C350 L0

C450

C450 L0

簡単な見積もり

AS/NZS 1163 の製造公差

形状と質量の許容差
特性	円形中空部	正方形および長方形の中空セクション
外形寸法（do、d、b）	±1%、最小±0.5mm、最大±10mm	±1%、最小±0.5mm
厚さ(t)	do £ 406.4 mmの場合: ±10% do > 406.4 mmの場合: ±10% (最大±2 mm)	±10%
--真円度外 (o)	直径と厚さの比が 100 以下の中空部分の場合は ±2% (注 1 を参照)	–
凹凸（注2参照）	–	最大. 0.8%または0.5 mmのいずれか大きい方
辺の直角度	–	90度±1度
外側コーナープロファイル		表5を参照
ツイスト (v)	–	長さ 2 mm + 0.5 mm/m
真直度（注3参照）	全長の0.20%	全長の0.15%
単位長さあたりの質量(m)	各長さの規定質量（注4）の0.96倍以上

長さの許容差 (注を参照)
長さの種類	範囲 mm	許容範囲
ランダムな長さ	4000 ～ 16 000、注文アイテムあたり 2000 の範囲	供給されるセクションの 10% は、注文範囲の最小値を下回っている可能性がありますが、最小値の 75% を下回ることはできません。
ミル（または「指定されていない」）長さ	全て	+100 mm –0
精密長さ	<6000	+5 mm –0
	³6000 £10 000	+15 mm –0
	>10 000	+5 mm + 1 mm/分 –0
注: 問い合わせと注文には、必要に応じて、必要な長さのタイプ、および長さまたは長さの範囲を示すものとします。または、長さの許容差は注文時に指定する必要があります。
