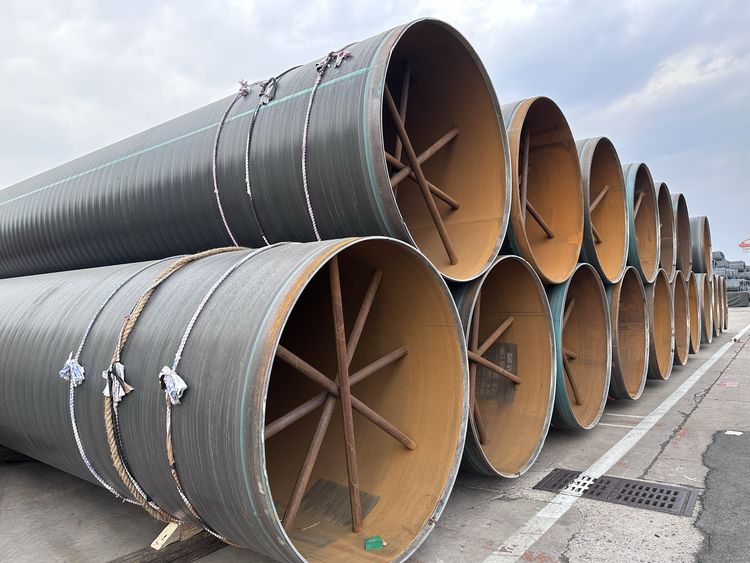

ちょっと、そこ！ SSAW 鋼管のサプライヤーとして、私は設置を正しく行うことがいかに重要であるかを身を持って見てきました。 SSAW（スパイラルサブマージドアーク溶接）鋼管は、石油・ガスから水道まで、さまざまな産業で広く使用されています。ただし、適切なインストール上の注意事項に従わない場合は、将来的にあらゆる種類の問題が発生する可能性があります。それでは、SSAW鋼管の設置を開始する前に知っておくべきことについて詳しく見てみましょう。
サイトの準備
まず最初に、サイトを適切に準備する必要があります。地盤の状態を確認するということです。地面は安定して水平である必要があります。そうしないと、パイプが不均一に支持されることになり、パイプにストレスがかかり、最終的には漏れや破損を引き起こす可能性があります。水準器を使用して、地面が許容誤差内で平坦であることを確認できます。
また、設置中にパイプを損傷する可能性のある破片、岩、その他の障害物を取り除いてください。鋭い石でブランドに穴を開けるのは望ましくありません - 新品ソーパイプ。設置チームの全員がどこで作業すべきかを正確に把握できるように、パイプを敷設する経路に印を付けておくことをお勧めします。
パイプの取り扱い
SSAW鋼管の取り扱いには特に注意が必要です。これらのパイプは重いため、正しく扱わないと簡単に損傷する可能性があります。クレーンやフォークリフトなど、パイプの重量に適した適切な吊り上げ装置を使用してください。吊り上げスリングまたはチェーンが良好な状態にあり、パイプに適切に取り付けられていることを確認してください。
パイプを地面に引きずらないようにしてください。表面に傷がつき、保護コーティングが損傷する可能性があります。コーティングが損傷すると、時間の経過とともにパイプが腐食する可能性が高くなります。代わりに、ローラーまたはスキッドを使用してパイプを所定の位置に移動します。また、パイプを取り扱うときは、常に手袋や安全メガネなどの適切な個人用保護具 (PPE) を着用してください。
パイプの位置合わせ
適切なパイプの位置合わせが重要です。パイプの位置がずれていると、接合部にストレスが生じ、漏れや接合部の故障が発生する可能性があります。パイプの溶接または接続を開始する前に、位置合わせツールを使用してパイプが直線上にあることを確認してください。これには、水平方向と垂直方向の両方の配置のチェックが含まれます。
パイプが長く続く場合は、正確な位置合わせを確保するためにセオドライトまたはレーザー レベルを使用することをお勧めします。パイプを斜めに接続する場合は、その角度が設計仕様に従って正確であることを確認してください。正しい位置合わせからの逸脱は、後で問題を引き起こす可能性があります。
溶接時の注意事項
溶接は SSAW 鋼管の設置において重要な部分です。適切な溶接プロセスと材料を使用する必要があります。溶接棒または溶接ワイヤは、パイプ内の鋼の種類に適合する必要があります。たとえば、次のような作業をしている場合、ASTM A671/A672 CL42 鋼管、その特定の鋼種に適した溶接材料を使用する必要があります。
溶接領域は清潔で、錆、油、その他の汚染物質がないことが必要です。溶接前にワイヤーブラシまたはグラインダーを使用してパイプ端をきれいにすることができます。溶接工が適切な訓練を受け、認定を受けていることを確認してください。気孔や融着の欠如などの溶接欠陥は、接合部を弱め、故障につながる可能性があります。
溶接プロセス中は、電流、電圧、溶接速度などの正しい溶接パラメータを維持してください。これらのパラメータは、パイプの壁の厚さと使用される溶接プロセスの種類によって異なります。溶接後、溶接部に欠陥の兆候がないか検査します。超音波検査や X 線検査などの非破壊検査方法を使用して、溶接の品質をチェックできます。
ジョイントシール
パイプを溶接または接続したら、接合部を適切にシールする必要があります。これにより、漏れを防ぎ、接合部を腐食から保護します。ガスケットやシーラントなど、パイプおよびその中を流れる液体やガスと適合する高品質のシーリング材を使用してください。
たとえば、パイプを給水に使用する場合は、飲料水に安全なシーラントを使用する必要があります。メーカーの指示に従って、シール材が正しく取り付けられていることを確認してください。トレンチを埋め戻す前に、シールに損傷や不適切な取り付けの兆候がないか確認してください。
埋め戻し
パイプが設置され、接合部が密閉されたら、トレンチを埋め戻します。しかし、古い土をただ溝に捨てることはできません。埋め戻しの最初の層には、砂や砂利などの清潔な粒状の材料を使用します。この層の厚さは少なくとも 6 インチである必要があり、サポートを提供するためにパイプの周囲に慎重に配置する必要があります。
パイプを損傷する可能性があるため、埋め戻しに大きな石や粘土の塊を使用しないでください。沈下を防ぐために埋め戻し材を層状に圧縮します。沈下によりパイプにストレスがかかり、破損する可能性があります。プレートコンパクターまたは振動ローラーを使用して埋め戻しを圧縮できます。
圧力試験
パイプシステムを使用する前に、圧力テストを行う必要があります。このテストは、パイプと継手が漏れなく動作圧力に耐えられることを確認するのに役立ちます。パイプシステムに水または他の適切な試験流体を満たし、圧力を指定された試験圧力まで徐々に増加させます。
一定時間（通常は 30 分程度）圧力を保持し、漏れの兆候がないか確認します。漏れを見つけた場合は、テストを続行する前にその場所をマークし、修復してください。テストが成功したら、テスト流体を排出し、パイプ システムの動作準備をすることができます。
腐食防止
SSAW 鋼管は、特に過酷な環境にさらされると腐食しやすくなります。パイプを保護するには、エポキシやポリエチレンなどの保護コーティングを適用します。コーティングが均一かつ完全に塗布され、パイプのすべての表面を覆っていることを確認してください。
コーティングに加えて、陰極防食も使用できます。これには、腐食を防ぐために犠牲陽極を設置するか、印加電流システムを使用することが含まれます。パイプに腐食の兆候がないか、特に接合部やコーティングが損傷している可能性がある部分を定期的に検査してください。
ドキュメント
設置プロセスの詳細な記録を保管します。これには、パイプの仕様、溶接手順、圧力テストの結果、設置中に行われた修理や変更に関する情報が含まれます。文書は品質管理と将来の参照のために重要です。後でパイプ システムに問題が発生した場合は、ドキュメントを参照して何が問題だったのかを把握できます。
結論
SSAW 鋼管の設置には、慎重な計画と細部への注意が必要です。これらの設置上の注意事項に従うことで、設置を成功させ、パイプ システムを長持ちさせることができます。高品質の SSAW 鋼管をお探しの場合は、当社が対応します。必要かどうかASTM A671/A672 CL42 鋼管またはASTM A252 杭打ち管、お客様のニーズにお応えする幅広いオプションをご用意しております。
当社の製品や設置プロセスについてご不明な点がございましたら、お気軽にお問い合わせください。 SSAW 鋼管に関するあらゆるニーズにお応えいたします。今すぐお問い合わせいただき、あなたのプロジェクトについて話し合いを始めてください。仕事を正しく遂行するために一緒に働きましょう。
