ERWスチールパイプサプライヤーとして、私はしばしばパイプのさまざまなテスト方法について尋ねられます。私たちが実行する最も重要なテストの1つは、磁気粒子試験です。それでは、ERW鋼管の磁気粒子試験とは正確には何ですか？飛び込んで見つけましょう。
ERWスチールパイプの理解
まず、ERWスチールパイプを簡単に紹介します。 ERWは、電気抵抗溶接の略です。これは、鋼鉄のストリップを転がしてから、電気抵抗を使用して縁を一緒に溶接することによって作られた鋼管の一種です。 ERWスチールパイプは、建設、石油とガス、給水など、さまざまな業界で広く使用されています。彼らは彼らのコスト - 有効性、高強度、そして良好な溶接性で知られています。 ERWスチールパイプについて詳しく知りたい場合は、チェックアウトできますERWスチールパイプ。
磁気粒子試験とは何ですか？
MPTとしても知られる磁気粒子試験は、ERWスチールパイプのような強磁性材料の表面および近くの表面の不連続性を検出するために使用される非破壊試験（NDT）方法です。強磁性材料は、鉄、ニッケル、コバルトなど、磁化できるものです。
磁気粒子試験の背後にある基本原理は非常に簡単です。磁場が強磁性材料に適用されると、磁場の線が材料を通る流れます。材料に亀裂や欠陥のような不連続性がある場合、磁場線が破壊されます。この破壊は、材料の表面に磁気漏れ場を作り出します。
これらの漏れフィールドを見えるようにするために、パイプの表面に細かい磁気粒子を適用します。これらの粒子は漏れ畑に引き付けられ、不連続性の目に見える兆候を形成します。粒子は、特定のテスト要件に応じて、液体に乾燥または懸濁することができます。
磁気粒子試験がERWスチールパイプにとって重要なのはなぜですか？
ERWスチールパイプサプライヤーとしての私たちにとって、当社の製品の品質が最も重要であることを保証します。 ERWスチールパイプは、パイプの完全性が重要な重要なアプリケーションでよく使用されます。たとえば、石油およびガス産業では、パイプは長距離にわたって石油とガスを輸送するために使用されます。パイプの小さな亀裂や欠陥は、漏れにつながる可能性があり、これは深刻な環境と安全の結果をもたらす可能性があります。
磁気粒子テストは、これらの潜在的な問題を早期に検出するのに役立ちます。表面と近くの表面の不連続性を識別することにより、欠陥が深刻すぎる場合、パイプを修理するか、拒否することができます。これにより、高品質のパイプのみがお客様に配信されることが保証されます。
ERWスチールパイプの磁気粒子試験のプロセス
ERWスチールパイプの磁気粒子試験プロセスには、通常、次の手順が含まれます。
1。プレ - クリーニング
テストが始まる前に、パイプの表面を掃除する必要があります。表面の汚れ、グリース、または錆は、テスト結果を妨げる可能性があります。きれいな表面を確保するために、ワイヤーブラッシング、サンドブラスト、化学洗浄などのさまざまな洗浄方法を使用しています。
2。磁化
パイプがきれいになったら、パイプに磁場を適用します。永久磁石、電磁石、またはヨークを使用するなど、磁場を適用するにはさまざまな方法があります。磁場の方向は、不連続の予想される方向に垂直である必要があるため、重要です。
3。磁気粒子の適用
パイプが磁化された後、磁気粒子をパイプの表面に適用します。前述のように、粒子は乾燥または濡れている可能性があります。通常、乾燥粒子は粉末のブロワーを使用して塗布されますが、スプレーまたはディップ法を使用して湿った粒子が適用されます。
4。検査
粒子が適用されたら、不連続の兆候についてパイプの表面を注意深く検査します。これらの適応症は、クラスターまたは磁気粒子のラインとして表示されます。必要に応じて、正確な検査を確認するために、適切な照明と倍率を使用します。
5。消磁
検査が完了すると、パイプを消化する必要があります。パイプ内の残留磁気は、その後の処理または使用中に鉄粒子を引き付ける可能性があり、問題を引き起こす可能性があります。磁気磁気を使用して、残留磁気を除去します。
磁気粒子試験の制限
磁気粒子試験は、表面および近くの表面の不連続性を検出するための非常に効果的な方法ですが、いくつかの制限があります。
まず、強磁性材料でのみ使用できます。パイプがアルミニウムやステンレス鋼などの非強磁性材料で作られている場合、磁気粒子試験は機能しません。
第二に、表面と近くの表面の不連続を検出することができます。この方法では、材料の内部に深く材料内部の不連続性が検出されません。内部の不連続性を検出するには、超音波検査やX線撮影テストなどの他のNDTメソッドが必要になる場合があります。
その他の関連製品とそのテスト

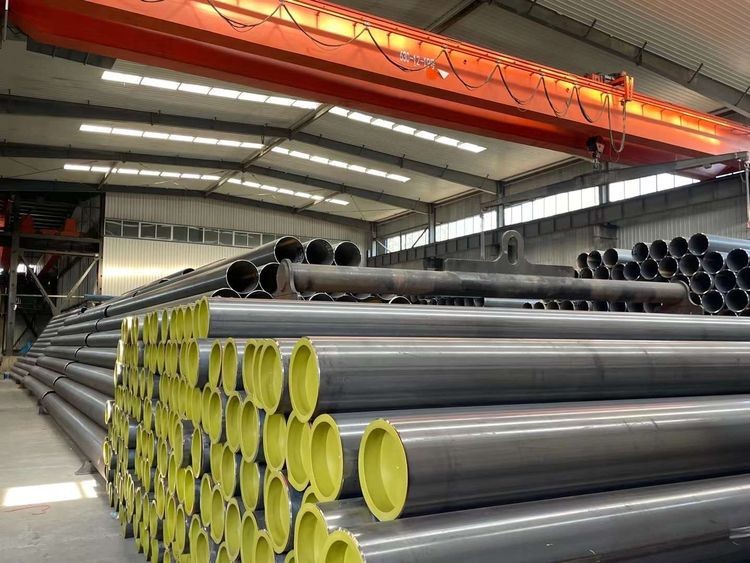

また、他のタイプのパイプも供給しますASTM A672 EFWパイプそしてAPI 5L GR.X42 ERWスチールパイプ。これらのパイプは、該当する場合は磁気粒子試験など、同様の品質管理プロセスも受けます。 ASTM A672 EFWパイプは、さまざまな圧力容器アプリケーションで使用されており、API 5L GR.X42 ERWスチールパイプは、石油およびガス産業で一般的に使用されています。これらのアプリケーションの安全性とパフォーマンスには、適切なテストを通じて品質を確保することが不可欠です。
結論と行動への呼びかけ
結論として、磁気粒子試験は、ERWスチールパイプサプライヤーとしての品質管理プロセスの重要な部分です。パイプが最高水準の品質と安全性を確実に満たすことができます。建設、石油、ガス、または高品質のスチールパイプを必要とするその他の業界であれ、徹底的にテストされた製品を提供することを信頼することができます。
ERWスチールパイプの購入に興味がある場合、または当社の製品やテストプロセスについて質問がある場合は、お気軽にご連絡ください。私たちはいつもチャットをして、あなたの特定の要件について話し合うことを嬉しく思います。私たちはあなたと協力し、市場で最高のスチールパイプを提供することを楽しみにしています。
参照
- ASNT（非破壊検査のためのアメリカ協会）。 「磁気粒子試験ハンドブック」。
- ASTM International。 「スチールパイプの磁気粒子試験に関連する標準」。
